TWPD-F系列多通道數字式局部放電綜合分析儀
天威新域研發的TWPD-F系列多通道數字式局部放電綜合分析儀，基于網絡架構，支持多臺儀器系統組網工作，儀器內部采用模塊化結構，支持通道快速擴展，打破局部放電檢測儀器通道數量限制。高度還原放電脈沖，滿足IEC和國家標準要求。全新設計的局放分析軟件，具備時頻分離、相序分離、智能識別等多項高級功能，增強干擾信號分離能力，讓局放測量更輕松。
業務電話：0312-3309225
售后熱線：0312-3309212
系統優勢

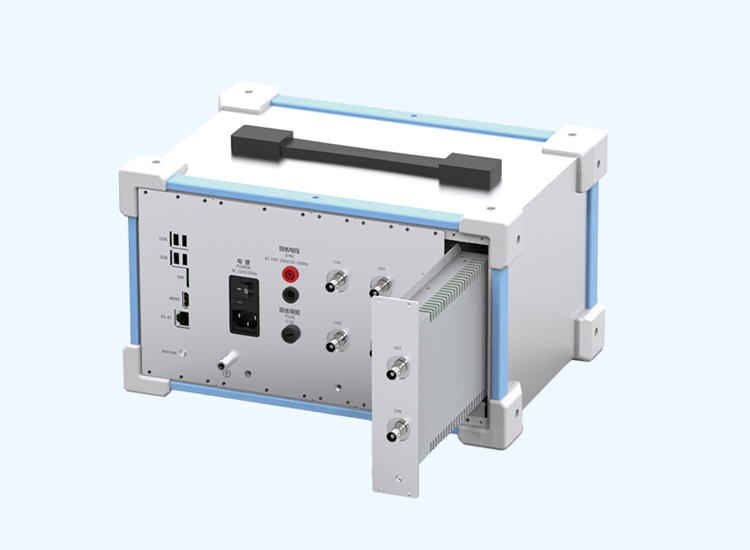

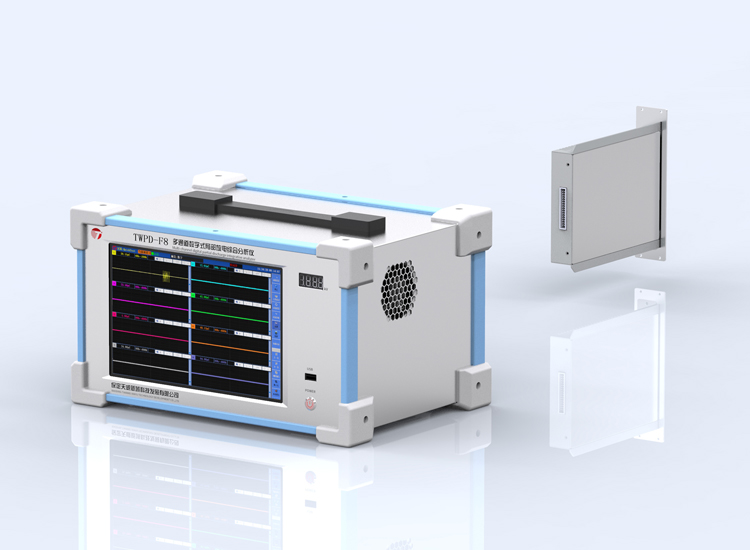

模組式結構 靈活配置
本系列局放檢測儀器采用模組式結構，可以根據不同應用對象配置通道和檢測功能，而非傳統的固定通道。

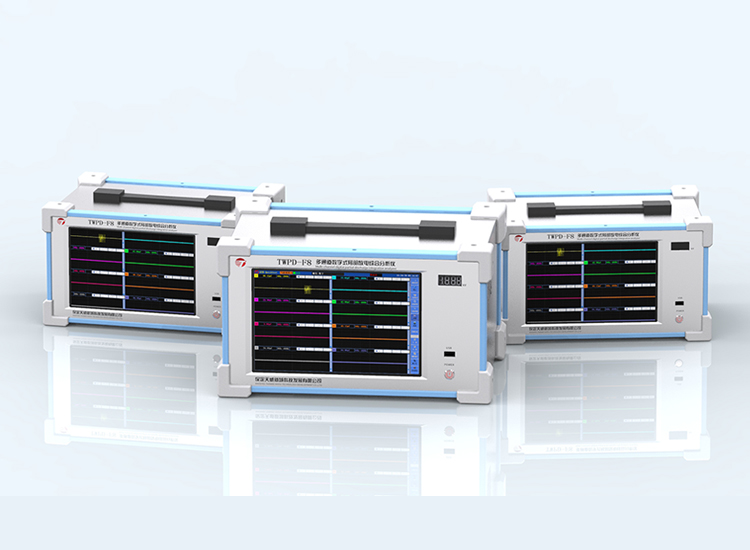

組網互聯 協同試驗
采用寬帶網絡架構，可實現多臺設備組網互聯，協同試驗。

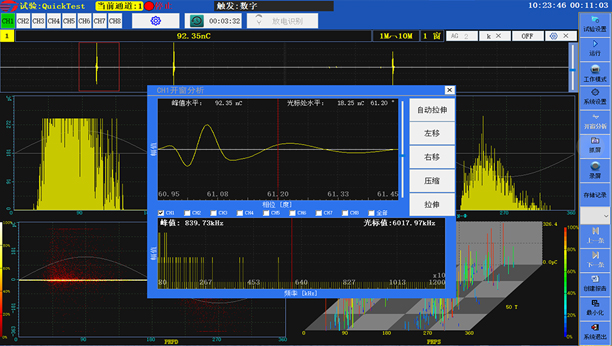

具備多種局放分析功能
軟件系統具備強大的局放信號波形分析、極性分析、統計分析、放電識別、干擾分離功能，適應各種復雜應用場合。
高度還原放電脈沖
提供10MHz測量帶寬，高度還原放電脈沖，滿足IEC60270脈沖電流法局部放電測量及高頻局放檢測功能。
一般技術規格
| 項目 | 描述 |
| 主處理機 | 工業計算機 |
| 操作系統 | Windows10操作系統 |
| 顯示屏 | 10英寸真彩色TFT觸摸液晶顯示屏;顯示分辨率:1280×800 |
| 外部接口 | 4/8路電信號接口;外同步接口;5個USB接口;HDMI接口;RJ45網口;接地端子 |
| 信號輸入接口方式 | 后端輸入口 |
| 外形尺寸 | 360*208*252mm(長×寬×深) |
| 重量 | 10kg |
主要性能參數
| 項目 | 描述 |
| 測量通道 | 2/4/6/8通道 |
| 采樣速率 | 65MSPS |
| 測量頻帶 | 3dB帶寬 10kHz～10MHz |
| 檢測靈敏度 | 0.05pC |
| 測量范圍 | 0.05pC～1000nC |
| 增益調節 | ×1;×10;×100;×1000;×10000;×100000; |
| 程控濾波器分段 | 低端頻率:20kHz、40kHz、80kHz、1MHz;高端頻率:200kHz、300kHz、1MHz、10MHz |
| 本量程非線性誤差 | 5% |
| 數字濾波 | 10kHz～10MHz內任意選擇 |
| 可測試品的電容量范圍 | 6pF～250μF |
| 試驗電源頻率范圍 | 50～500Hz |
| 電源模式 | AC 220V;頻率50Hz;功率120W |
| 抗沖擊電壓能力 | 5000V,在各入口和電源端(正、負、AC) |
